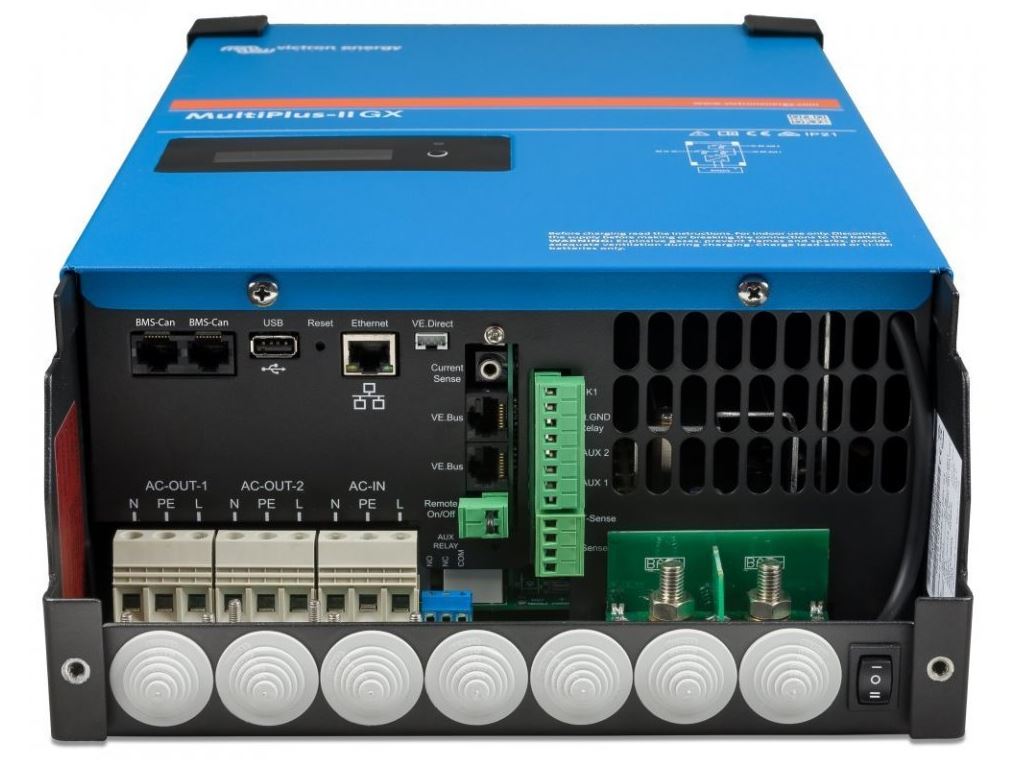

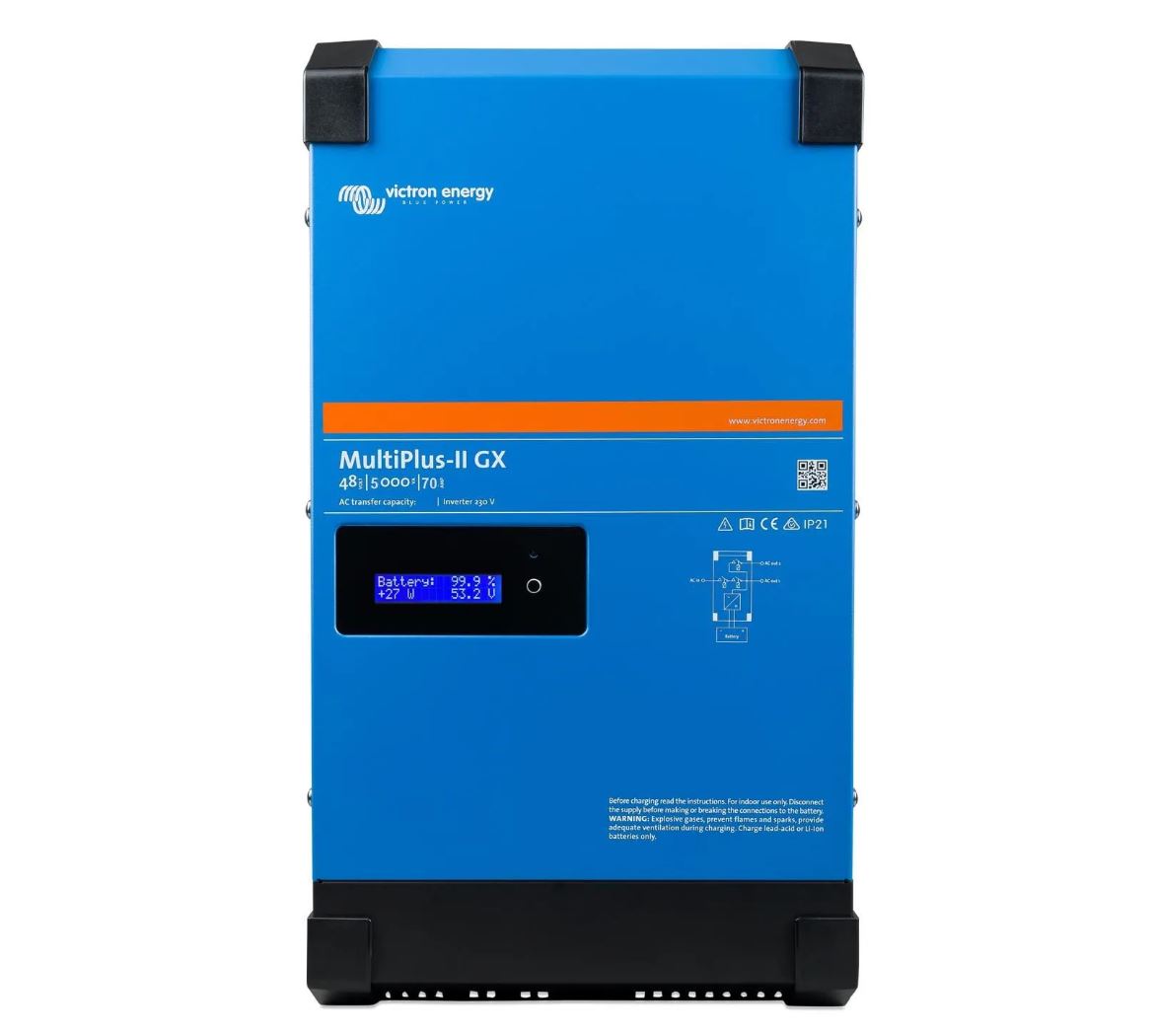

Menič/nabíjač Victron Energy MultiPlus-II GX 48V/5000VA/70A-50A

MultiPlus-II GX je výkonný DC-AC hybridný menič / nabíjač s čisto sínusovým výstupom, s integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovym prepínačom zdroja napájania (batérie / externý AC zdroj). MultiPlus-II GX oproti MultiPlus II navíc obsahuje zařízení GX a displej 2 x 16 znaků. Na displeji se zobrazí parametry solárního regulátoru a měniče. Ke stejným parametrům lze přistupovat pomocí smartphonu, nebo jiného zařízení podporujícího Wi-Fi. Integrované zařízení GX (obdoba zařízení Venus GX, pouze integrováno přímo v jednotce) zahrnuje: Rozhraní VE.Can. USB port. Ethernetový port. Port VE.Direct. MultiPlus-II GX kombinuje funkce MultiPlus a MultiGrid Má všechny funkce jednotky MultiPlus a navíc s možností připojení externího proudového čidla pro funkce PowerControl a PowerAssist s optimalizaci vlastní spotřeby (max. 32A). Má také všechny funkce jednotky MultiGrid se zabudovanou anti-islanding ochranou na svém AC vstupu – zesílená ochrana zabránění nežádoucím dodávkách do distribuční sítě v případě jejího výpadku. ESS: Systémy pro skladování energie MultiPlus-II GX je klíčovým prvkem v systému Victron ESS, který poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory nebo se síťovými FV měniči. MultiPlus-II GX, jak název napovídá, je kombinací střídače a nabíječky v jednom elegantním provedení. Jeho řada funkcí zahrnuje čistě sinusový měnič, adaptivní nabíjení, hybridní technologii PowerAssist a další funkce pro integrace do různých typů systémů. Jeden AC vstup MultiPlus-II GX je vybaven jedním AC vstupem pro připojení distribuční sítě nebo např. generátoru. Pokud jsou potřeba dva AC vstupy, pak zvolíme jednotku Quattro. Dva AC výstupy MultiPlus-II GX je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí dodávky energie bez přerušení napájení. Např. v režimu UPS MultiPlus-II GX převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru. Druhý AC výstup je funní pouze tehdy, když je k dispozici AC vstup (distribuční síť/generátor). Zátěž, která by rychle vybila akumulátory, jako například ohřívač vody, je tedy možno připojit k tomuto výstupu a ta bude napájena pouze z AC zdroje. Čtyři fáze nabíjení adaptivní nabíječkou se dvěma výstupy pro nabíjení baterie . Hlavní DC výstup poskytuje výkonné plnohodnotné nabíjení akumulátorů prostřednictvím systému “adaptivního nabíjení”. Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení – udržovací nabíjení. Kromě tohoto, MultiPlus-II GX může nabíjet i druhou baterii pomocí nezávislého výstupu dobíjení určeného např. pro startovací baterie generátoru s maximálním nabíjecím proudem 4 A. MultiPlus-II GX je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií. Prakticky neomezený výkon díky paralelnímu provozu Až 6 jednotek MultiPlus-II může pracovat paralelně k dosažení vyššího výkonu. Při paralelním zapojení stačí pouze jedna jednotka v provedení GX. Třífázový provoz Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Ale to není vše, až 6 paralelně řazených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek se souhrnným trvalým výstupním výkonem 43,2 kW/54 kVA a nabíjecím výkonem 630 A. Při třífázovém zapojení stačí pouze jedna jednotka v provedení GX. Unikátní vlastnosti funkce PowerControl a PowerAssist MultiPlus-II GX zamezí přetížení výkonově omezeného AC zdroje např. proudově omezené el. přípojky nebo generátoru. Pokud by mělo dojít velkým odběrem k přetížení vstupního AC zdroje, bude v prvním kroku automaticky snížen nabíjecí proud do baterie (PowerControl). Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. V druhé kroku dochází k posílení vstupního AC zdroje proudem odebíraným z baterie (PowerAssist). Na AC výstup přichází společně energie z AC zdroje i z baterie (měniče). Solární energie AC proud můžete mít k dispozici i v případě výpadku distribuční sítě. MuliPlus-II GX může být použit jak v off-grid (ostrovních) systémech, tak ve fotovoltaických systémech trvale připojených k distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy) nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu a/nebo AC výstupu. Více zde v popisu ESS . Konfigurace systému V případě jednoduché např. UPS instalace, lze nastavení snadno provést během několika minut pomocí DIP přepínačů na MultiPlusu-II GX nebo softwarem VE.Configure 3 a PC. Paralelní a třífázové aplikace mohou být konfigurovány pomocí softwaru VE.Bus Quick Configure (do tří jednotek) nebo složitější systémy pomocí softwaru VE.Bus System Configurator (nad tři jednotky) a PC. Off-grid a hybridní FV instalace pro podporu vlastní spotřeby a větší energetické nezávislosti, které zahrnují síťové střídače a/nebo solární MPPT nabíječe, lze konfigurovat pomocí softwaru VE.Configure 3 s využitím příslušných asistentů (specializované funkce pro konkrétní aplikace). MultiPlus-II GX disponuje několika programovatelnými relé a pomocnými kontakty pro celou řadu doplňkových funkcí Základní software VE.Configure 3 ale i ostatní softwary pro možnost konfigurace si můžete zdarma stáhnout na následujícím odkazu: https://www.victronenergy.com/support-and-downloads/software Pro uvedené softwary budete potřebovat PC komunikační rozhraní MK3-USB. Vzdálený monitoring a konfigurace systémů Sledujte a ovládejte svůj systém lokálně nebo vzdáleně přes internet z libovolného místa na světě pomocí bezplatné aplikace VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage Přístup může být z telefonu, tabletu, notebooku nebo počítače pro různé operační systémy. Zařízení GX je v této jednotce integrováno, takže není potřeba dokupovat jednotku Venus GX resp. Color Control GX MultiPlus-II nabízí mnoho variant provozu a je schopen nabídnout řešení na řadu uživatelských požadavků. Zde uvádíme pro představu nejčastější provozní režimy: 1. Základní instalace jednotky MultiPlus-II GX s externím digitálním multifunním panelem (volitelné). Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě), režim UPS. Spotřebiče na AC out-1 jsou napájeny jak ze sítě (přednostně), tak z baterie. Spotřebiče na AC- out2 jsou napájeny pouze ze sítě, v případě výpadku sítě nejsou napájeny. 2. Základní instalace jednotky MultiPlus-II GX s digitálním multifunním panelem (volitelné). Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě). Režim UPS. Spotřebiče na AC out-1 jsou napájeny jak ze sítě (přednostně), tak z baterie. Použit proudové čidlo u AC- out2, který je mimo MultiPlus-II GX. Spotřebiče na AC out-2 jsou napájeny přednostně ze sítě, v případě možného překročení vstupního AC proudu jsou napájeny i z baterie. Nejsou napájeny při výpadku sítě. 3. Koncepce hybridního solárního systému ESS (Energy Storage System) – DC-coupling koncepce s použitím MPPT solárního regulátoru s umístěním nezálohovaných spotřebičů mimo MultiPlus-II GX a za použití proudového čidla. Nezálohované spotřebiče nejsou napojeny na AC výstup, ale na AC vstup. Je použito proudové čidlo (měřící rozsah 0-35A). Spotřebiče na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná a není přetížen měnič). Spotřebiče na AC- out2 jsou také napájeny přednostně z fotovoltaiky a/nebo baterie (přes AC vstup), v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě nejsou tyto spotřebiče napájeny (nezálohované spotřebiče). Fotovoltaika při výpadku sítě vyrábí energii. 4. Koncepce hybridního solárního systému ESS (Energy Storage System) – AC coupling koncepce s použitím síťového FV měniče umístěném na AC – out1 (pouze měniče značky Fronius). Spotřebiče na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná a není přetížen měnič). Spotřebiče na AC- out2 jsou také napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě nejsou tyto spotřebiče napájeny (nezálohované spotřebiče). Fotovoltaika při výpadku sítě vyrábí energii. MultiPlus-II GX dokáže nabíjet baterii z fotovoltaiky přes svůj AC výstup a regulovat v případě potřeby (malá spotřeba, baterie nabitá) výkon síťového měniče frekvenčně nebo datově.
